衬氟阀门的内部设计

作者：永嘉县巨业阀门制造有限公司来源：http://www.juyevalve.com 更新时间：2017-07-29 点击次数：

a. 常规阀门的设计，只需考虑阀门铸件的铸造工艺性和结构的合理就行了，对于衬氟阀门、衬里阀门来说，这还不够，

还要考虑衬氟塑料的模压工艺性、生产成本、流道畅通等问题。

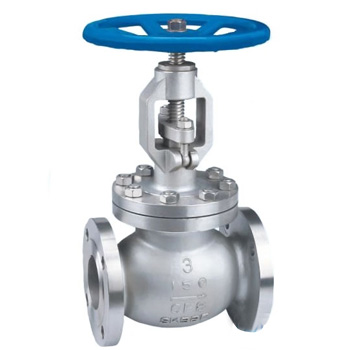

例如截止阀，其S型的阀门壳体流道设计(图1)，在铸造工艺性上没有什么问题，如果是衬氟截止阀设计成这样的结构，衬氟塑料模压工艺将无法实现。为了满足衬氟塑料模压的工艺性要求、又符合截止阀的一般性能参数规范。此衬氟截止阀应设计成的样式。

又如球阀的球体与阀杆，蝶阀的蝶板与阀杆，常规阀门的设计是分开的，如图3(a，b),如果衬氟球阀和蝶阀采用这样的连接方式，衬氟工艺性没有什么问题但使用效果上有问题。阀杆头部受力部位在反复交变受力过程中，容易损坏衬里层，导致衬里层破坏，钢质骨架会受到腐蚀性介质的腐蚀而失效。从而缩短阀门使用寿命。所以，在设计中，通常设计成连体形实践证明，这样的设计使用效果良好。

b. 衬氟塑料阀门的内部设计形状应尽量简洁、要充分考虑模具制造的简易，模压工艺的合理，制造成本的低廉，并保证介质流动顺畅，要求衬里面平整，所有转角处呈圆弧过渡，圆弧半径R≥2mm.

c. 衬氟阀门、衬里阀门的壳体内件如采用焊接方式，其焊缝应设计成连续焊，并且为对接焊缝。焊缝应符合GB/T 150的规定。

d. 法兰面的衬氟应设计成衬满密封面，并且有扣紧基体的设计结构，防止脱壳，如图(5)。当然还有很多方法，如钻螺纹孔紧固法，粗车螺纹沟槽法等。

e. 衬里层厚度不得小于2mm。因为氟塑料是高分子材料，具有吸收少量与其接触的气体的特性。随着温度升高，材料体积膨胀，分子之间空隙增大，渗透吸收就加剧，只有适当增加厚度才能减少渗透。因此，在衬里层设计时采用加厚度来弥补这一缺陷，经过试验、研究确定δ≥2mm较为合适。

f. 衬里层的表面应当光滑平整，无气孔、裂纹、夹杂等缺陷。法兰的翻边处及其他转角处应色泽均匀，无泛白现象。
