衬氟球阀型号
作者：阀总管 来源：www.yatevalve.cn 更新时间：2020-04-08 15:02:20 点击次数：

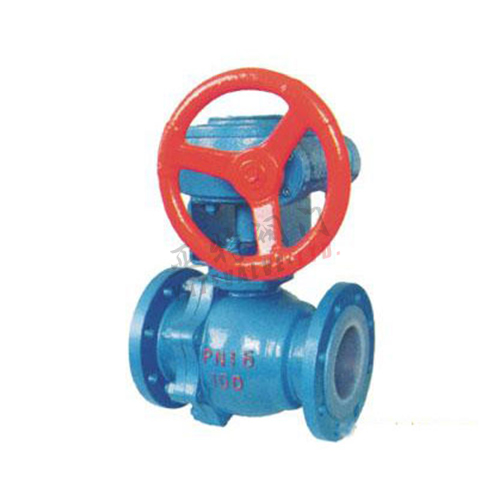

衬氟球阀型号
基本型号：Q41FA-10/16、Q41F46-10/16、Q41F40-10/16、Q41F2-10/16、Q41PO-10/16、Q41J(X)-10/16、Q41FA-150Lb、Q41F46-150Lb、Q41F40-150Lb、Q41F2-150Lb、Q41PO-150Lb、Q41J(X)-150Lb、Q641F46、Q941F46、Q41FS、Q41F-6S。
设计制造规范：GB/T12237 API608 API 6D GB/T12221 ANSI B16.10 GB/T13927 API 598 GB/T13927 API 598。
衬氟球阀是用带圆形通孔的球体作启闭件，球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏；球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性；采用全塑料衬里工艺，耐介质的强腐蚀。
驱动：衬氟球阀按驱动方式有手动衬氟球阀、蜗轮转动衬氟球阀、气动衬氟球阀、电动衬氟球阀等。
特点：
1.采用氟塑料衬里层的球阀，具有极高的化学稳定性，适用于任何强腐蚀性化学介质；
2.采用全通浮动球阀结构，在整个压力范围内进行元泄漏关闭，便便于管路系统在通球扫线和管路维护。
用途：衬氟球阀为控制各种强腐蚀性介质的启闭而进行的专业设计，广泛使用于石油，化工，染化，农药，制酸制碱等行业，是防腐阀门最理想的选择。
衬里材料：
衬氟球阀主要衬里材料——氟塑料
聚全氟乙烯 FEP (F46)
适用介质：
任何有机溶剂或试剂，稀或浓无 机 酸，碱，酮，芳烃，氯化烃等。
使用温度：-85~150
特点：力学，电性能和化学稳定性基本与F4相同，但突出优点是动击韧性高，有极好的耐候性和辐射性。
聚丙烯： RPP
适用介质：无机盐类的水溶液，无 机 酸类，碱类的稀或浓溶液。
使用温度：-14~80
特点：最轻的塑料之一，其屈服，拉伸和压缩强度，硬度均优于低压聚乙烯，有很突出的刚性，耐热性好，易成型，优廉。改性后动击性，流动性，弯曲弹性。
聚氯乙烯: 硬质)PVC
适用介质：耐水，浓碱，非氧化性酸，链烃，油和臭氧等。
使用温度：0-55
特点：机械强度较高，化学稳定性及介电性能优良，耐油性和抗老性也较好，易熔接及粘合，价格较低。
聚四氯乙烯 PTFE(F4)
使用介质：强酸，强碱，强氧化剂等。
使用温度：-200~180
特点：具有优异的化学稳定性，有很高的耐热性，耐寒性，磨擦系数很低，是极好的 自润滑材料，但机械性能较低，流动性差，热膨胀大。
聚烯烃：PO
适用介质： 各种浓度的酸碱盐及某些有机溶剂。
使用温度：-58~80
特点：是世界最理想的防腐材料，已广泛用于旋转成型的大型设备和管道件内衬。
可溶性聚四氟乙烯PFA
使用介质：使用介质：强酸，强碱，强氧化剂等。
使用温度：-50-180
特点：具有优异的化学稳定性，有很高的耐热性，耐寒性，磨擦系数很低，是极好的自润滑材料，但机械性能较低，流动性差，热膨胀大。性能优于F4，颜色透明偏白色。
结构特点
衬氟球阀门结构为全通径浮动球式（二段式）和全通径固定球式（三段式）（小口径为两片式，大口径为三片式），主要用于截断或接通管路中的腐蚀性介质，并可用于流体的调节与控制，与其它阀类相比，有如下特点：
1.流体阻力小，衬里球阀内壁光滑，流道通畅是所有阀类中流体阻力最小的一种。
2.开关迅速、方便，只需将球体旋转90°，便完成开户和关闭动作。
3.采用特殊模压工艺，将衬里材料衬于阀门壳体内壁，能耐强酸、强碱介质的腐蚀。衬里球面与PTFE阀座组合，密封性好，达到了零泄漏。
4.可配置气动、电动、液动等多种驱动装置，实现远距离控制和自动化操作。
5.球体与阀杆融为一体，消除了转动角差，杜绝了因压力变化引起阀杆冲出体外的危险，保证了使用的安全性、可靠性。
